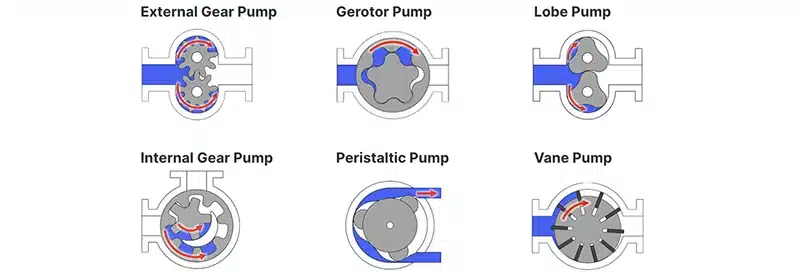

پمپ وکیوم روغنی، یکی از متداول‌ترین تجهیزات برای ایجاد خلاء در صنعت و آزمایشگاه است. این دستگاه بر اساس اصل جابجایی مثبت کار می‌کند، به این معنی که حجمی از گاز را محبوس کرده و با انتقال آن، فشار را کاهش می‌دهد. درک دقیق طرز کار این پمپ‌ها برای استفاده بهینه و نگهداری صحیح آن‌ها ضروری است.
اساس عملکرد این پمپ‌ها بر پایه مکانیزم روتاری پره‌ای یا دوران تیغه‌ای بنا شده است. نقش روغن در این میان تنها روانکاری نیست، بلکه برای آب‌بندی فضاهای داخلی و همچنین خنک‌کاری قطعات، حیاتی و ضروری محسوب می‌شود. بدون روغن، این پمپ قادر به رسیدن به فشارهای پایین (خلاء بالا) و عملکرد پایدار نخواهد بود.
نحوه کار پمپ وکیوم روغنی و اجزای اصلی ساختار پمپ وکیوم روغنی
ساختار اصلی پمپ شامل یک محفظه استوانه‌ای ثابت به نام استاتور است. درون استاتور، یک استوانه دیگر به نام روتور قرار دارد که به صورت خارج از مرکز نصب شده و توسط یک موتور الکتریکی به چرخش در می‌آید. این عدم هم‌مرکزی، کلید اصلی عملکرد پمپ است.
روتور دارای شیارهایی است که تیغه‌هایی به نام پره در آن‌ها قرار گرفته‌اند. این پره‌ها می‌توانند به صورت شعاعی در شیارها بلغزند. هنگام چرخش روتور، نیروی گریز از مرکز (و گاهی فنرها) پره‌ها را به سمت دیواره داخلی استاتور فشرده نگه می‌دارد و تماس دائمی ایجاد می‌کند.
فضای بین روتور، استاتور و پره‌ها به محفظه‌هایی با حجم متغیر تقسیم می‌شود. چرخش روتور باعث تغییر مداوم حجم این محفظه‌ها شده و اساس مکش و تراکم گاز را فراهم می‌کند. دهانه‌های ورودی و خروجی گاز و همچنین شیر تخلیه، دیگر اجزای کلیدی این ساختار هستند.
علاوه بر اجزای اصلی، قطعات دیگری نیز بر عملکرد صحیح و پایدار پمپ تأثیرگذارند. شیر ضد بازگشت روغن (Anti-Suckback Valve) یکی از آنهاست که هنگام خاموش شدن پمپ، از بازگشت روغن به داخل سیستم خلاء و آلودگی آن جلوگیری می‌کند. عملکرد صحیح این شیر برای فرآیندهای حساس حیاتی است.
سیستم فیلتراسیون روغن، شامل فیلترهایی برای جداسازی ذرات و آلودگی‌ها از روغن در گردش است و به حفظ کیفیت روغن و محافظت از پمپ کمک می‌کند. همچنین فیلتر مه روغن در خروجی پمپ، از پخش شدن ذرات ریز روغن در محیط کار جلوگیری کرده و اتلاف روغن را کاهش می‌دهد.
چرخه چهار مرحله‌ای عملکرد پمپ وکیوم روغنی
عملکرد پمپ وکیوم روغنی در یک چرخه چهار مرحله‌ای مداوم خلاصه می‌شود. در مرحله اول، مکش یا انبساط رخ می‌دهد. با چرخش روتور، حجم فضای هلالی شکل بین روتور، استاتور و پره‌ها در سمت ورودی افزایش می‌یابد. این افزایش حجم باعث کاهش فشار شده و گاز از سیستم متصل به ورودی، به داخل این فضا کشیده می‌شود.
در مرحله دوم، انتقال یا جداسازی اتفاق می‌افتد. با ادامه چرخش، پره‌ای که در عقب قرار دارد از دهانه ورودی عبور می‌کند. این عمل باعث می‌شود حجم مشخصی از گاز که وارد شده بود، در فضای بین دو پره، روتور و استاتور به طور کامل محبوس و از ورودی پمپ جدا شود.
مرحله سوم، تراکم گاز است. به دلیل موقعیت خارج از مرکز روتور، ادامه چرخش باعث کاهش پیشرونده حجم محفظه حاوی گاز محبوس می‌شود. این کاهش حجم، گاز را فشرده کرده و در نتیجه فشار و دمای آن را به میزان قابل توجهی افزایش می‌دهد.
مرحله نهایی، تخلیه نام دارد. فشار گاز متراکم شده به حدی بالا می‌رود که بر فشار پشت شیر خروجی (شامل فشار اتمسفر، نیروی فنر شیر و فشار ستون روغن روی آن) غلبه می‌کند. در این لحظه شیر خروجی باز شده و گاز فشرده، که معمولاً با مقداری مه یا بخار روغن همراه است، از پمپ خارج می‌شود.
تفاوت عملکرد پمپ تک مرحله‌ای و دو مرحله‌ای
پمپ‌های وکیوم روغنی در دو نوع اصلی تک مرحله‌ای و دو مرحله‌ای ساخته می‌شوند که تفاوت پمپ وکیوم تک مرحله ای و دو مرحله ای از نظر عملکردی نکات مهمی دارند.
پمپ وکیوم تک مرحله ای دارای یک مجموعه روتور، استاتور و پره‌ها است و گاز را مستقیماً از فشار ورودی تا فشار نزدیک به اتمسفر فشرده و تخلیه می‌کند. این نوع پمپ برای رسیدن به خلاءهای متوسط مناسب است.
پمپ وکیوم دو مرحله ای شامل دو واحد پمپاژ مشابه است که به صورت سری به یکدیگر متصل شده‌اند. خروجی مرحله اول (که به خلاء بالاتری می‌رسد) به ورودی مرحله دوم متصل می‌شود و مرحله دوم گاز را به فشار اتمسفر می‌رساند و تخلیه می‌کند. این ساختار باعث می‌شود فشار پشت مرحله اول بسیار کمتر از اتمسفر باشد.
این کاهش فشار پشتیبان، به مرحله اول اجازه می‌دهد تا به خلاء نهایی بسیار بهتری (فشار بسیار پایین‌تر) نسبت به پمپ تک مرحله‌ای دست یابد. بنابراین پمپ‌های دو مرحله‌ای برای کاربردهایی که نیاز به خلاء بالاتر دارند، انتخاب می‌شوند، هرچند ساختار پیچیده‌تر و قیمت بالاتری دارند.
نقش حیاتی روغن در عملکرد پمپ وکیوم روغنی
روغن پمپ وکیوم در این نوع پمپ‌هانقشی چندگانه و بسیار حیاتی دارد. اولین و شاید مهم‌ترین نقش آن، آب‌بندی است. روغن فضاهای بسیار کوچک میکروسکوپی (گپ‌ها) بین نوک پره‌ها و استاتور، کناره‌های پره‌ها در شیارهای روتور و نقطه تماس نزدیک روتور و استاتور (معروف به Duo Seal) را پر می‌کند. این آب‌بندی کامل از نشت گاز از بخش پرفشار به کم‌فشار جلوگیری کرده و برای دستیابی به خلاء نهایی بالا ضروری است.
نقش دوم روغن، روانکاری است. تمامی قطعات متحرک پمپ، از جمله پره‌ها که روی دیواره استاتور و در شیارهای روتور می‌لغزند و همچنین یاتاقان‌های نگهدارنده روتور، نیاز به روانکاری مداوم دارند. روغن با ایجاد یک لایه لغزنده، اصطکاک و سایش بین این قطعات را به حداقل می‌رساند و عمر مفید پمپ را افزایش می‌دهد.
سومین نقش مهم روغن، خنک‌کاری است. فرآیند تراکم گاز و همچنین اصطکاک بین قطعات متحرک، گرما تولید می‌کند. روغن با گردش درون پمپ، این گرما را از قطعات داغ جذب کرده و به بدنه پمپ منتقل می‌کند تا از طریق هوا یا سیستم خنک‌کننده دیگر دفع شود. این عمل از افزایش بیش از حد دما و آسیب به روغن و قطعات جلوگیری می‌کند. روغن همچنین به تمیزکاری داخلی و حمل ذرات ریز کمک می‌کند.
مکانیزم گاز بالاست و طرز کار آن در پمپ روغنی
بسیاری از پمپ‌های وکیوم روغنی مجهز به مکانیزمی به نام گاز بالاست هستند. هدف اصلی این مکانیزم، جلوگیری از میعان بخارات قابل کندانس (مانند بخار آب) در داخل پمپ، به خصوص در مرحله تراکم است. میعان این بخارات باعث آلودگی روغن، کاهش خاصیت آب‌بندی و روانکاری آن و حتی خوردگی قطعات داخلی می‌شود.
طرز کار گاز بالاست به این صورت است که از طریق یک شیر قابل تنظیم، مقدار کنترل شده‌ای از یک گاز غیرقابل میعان (معمولاً هوای خشک اتمسفر) مستقیماً به محفظه تراکم، قبل از رسیدن به حداکثر فشار، وارد می‌شود. این هوای اضافی، بخار موجود در گاز پمپ‌شده را “رقیق” می‌کند و فشار جزئی آن را پایین نگه می‌دارد.
در نتیجه، فشار کلی مخلوط گاز و بخار زودتر به حدی می‌رسد که شیر خروجی را باز کند، پیش از آنکه فشار جزئی بخار به نقطه اشباع در دمای کاری پمپ برسد و میعان رخ دهد. بدین ترتیب، بخارات به صورت گاز از پمپ خارج می‌شوند. البته استفاده از گاز بالاست، اندکی خلاء نهایی قابل دستیابی پمپ را کاهش می‌دهد.
مزایای عملکردی پمپ وکیوم روغنی
طرز کار پمپ وکیوم روغنی مزایای عملکردی مشخصی را به همراه دارد. وجود روغن به عنوان روانکار و خنک‌کننده، باعث عملکرد پایدار، کاهش سایش و در نتیجه قابلیت اطمینان و طول عمر بالای این پمپ‌ها می‌شود (به شرط نگهداری مناسب).
دو مشخصه اصلی عملکرد پمپ وکیوم روغنی، خلاء نهایی و سرعت پمپاژ هستند. خلاء نهایی (Ultimate Vacuum) کمترین فشاری است که پمپ می‌تواند به آن دست یابد و به شدت به فشار بخار روغن مورد استفاده در دمای کاری و همچنین کیفیت آب‌بندی داخلی (تک یا دو مرحله‌ای بودن) بستگی دارد.
سرعت پمپاژ (Pumping Speed) نشان‌دهنده حجم گازی است که پمپ در واحد زمان می‌تواند از سیستم خارج کند و معمولاً بر حسب متر مکعب بر ساعت یا لیتر بر دقیقه بیان می‌شود. این پارامتر به ابعاد پمپ و سرعت چرخش روتور وابسته است و در فشارهای مختلف ورودی، متفاوت خواهد بود (طبق منحنی سرعت پمپاژ).
توانایی دستیابی به محدوده‌های خلاء متوسط تا بالا (بسته به تک یا دو مرحله‌ای بودن) و عملکرد نسبتاً کم‌صدا (در مدل‌های مدرن)، از دیگر مزایای این نوع پمپ‌ها است که ناشی از مکانیزم دوار و آب‌بندی روغنی آن‌ها می‌باشد.
کاربردهای متناسب با طرز کار پمپ روغنی
مکانیزم عملکرد پمپ روغنی آن را برای طیف وسیعی از کاربردها مناسب می‌سازد. هرجا نیاز به ایجاد خلاء متوسط تا بالا وجود داشته باشد و حضور احتمالی مقدار بسیار کمی بخار روغن در سیستم قابل قبول باشد، این پمپ‌ها گزینه مناسبی هستند.
کاربردهایی مانند پشتیبانی از پمپ‌های خلاء بالاتر (مانند پمپ‌های توربومولکولار یا دیفیوژن)، فرآیندهای صنعتی عمومی نیازمند خلاء (مانند خشک‌کردن، فرم‌دهی، بسته‌بندی)، و بسیاری از کاربردهای آزمایشگاهی از جمله موارد استفاده رایج هستند که با مشخصات عملکردی این پمپ‌ها همخوانی دارند.
برای کسب اطلاعات بیشتر به مقاله کاربرد پمپ وکیوم مراجعه کنید.
محدودیت‌های عملکردی پمپ وکیوم روغنی
با وجود مزایای متعدد، طرز کار پمپ وکیوم روغنی محدودیت‌هایی را نیز به همراه دارد. مهم‌ترین محدودیت، احتمال آلودگی سیستم خلاء با بخار روغن است که به آن “پس‌زدگی” (Backstreaming) گفته می‌شود. این پدیده به دلیل فشار بخار ذاتی روغن، به‌خصوص در فشارهای بسیار پایین یا هنگام خاموش و روشن کردن نامناسب پمپ، رخ می‌دهد و می‌تواند برای فرآیندهای حساس مشکل‌ساز باشد.
حساسیت به بخارات قابل میعان، محدودیت دیگر است. اگر گاز ورودی حاوی بخاراتی مانند بخار آب باشد و از گاز بالاست استفاده نشود، این بخارات در مرحله تراکم میعان شده و روغن را آلوده می‌کنند. این آلودگی خواص روغن را تغییر داده و عملکرد و عمر پمپ را کاهش می‌دهد.
همچنین، این پمپ‌ها به ذرات جامد حساس هستند. ورود ذرات به داخل محفظه پمپاژ می‌تواند باعث سایش شدید پره‌ها، روتور و استاتور شده و عملکرد آب‌بندی را مختل کند. به همین دلیل، استفاده از فیلترهای مناسب در مسیر ورودی برای محافظت از پمپ در برابر ذرات ضروری است.
اهمیت نگهداری در حفظ عملکرد پمپ روغنی
عملکرد صحیح و طولانی‌مدت پمپ وکیوم روغنی به شدت به نگهداری منظم و اصولی آن وابسته است. همانطور که توضیح داده شد، روغن نقش‌های حیاتی متعددی دارد، اما در طول زمان و تحت تاثیر گرما، فشار و تماس با گازهای فرآیندی و آلاینده‌ها، کیفیت خود را از دست می‌دهد.
روغن به تدریج اکسیده شده، ویسکوزیته آن تغییر می‌کند و با ذرات سایشی و محصولات جانبی فرآیند آلوده می‌شود. این افت کیفیت مستقیماً بر قابلیت آب‌بندی، روانکاری و خنک‌کاری روغن تاثیر منفی می‌گذارد و می‌تواند منجر به کاهش خلاء نهایی، افزایش دمای کاری، سایش قطعات و در نهایت خرابی پمپ شود.
بنابراین، تعویض منظم روغن طبق دستورالعمل سازنده یا بر اساس شرایط کاری، امری حیاتی است. همچنین تعویض دوره‌ای فیلتر روغن برای جداسازی آلاینده‌ها و فیلتر مه روغن خروجی برای جلوگیری از اتلاف روغن و آلودگی محیط، بخش جدایی‌ناپذیر برنامه نگهداری برای حفظ عملکرد بهینه پمپ است.
جمع‌بندی: نگاهی به طرز کار پمپ وکیوم روغنی
پمپ وکیوم روغنی با مکانیزم هوشمندانه روتاری پره‌ای و جابجایی مثبت، ابزاری کارآمد و قابل اطمینان برای ایجاد خلاء در طیف وسیعی از کاربردها است. اساس کار آن بر چرخش یک روتور خارج از مرکز و پره‌های لغزنده استوار است که با به دام انداختن و فشرده‌سازی گاز، خلاء ایجاد می‌کنند.
نقش محوری روغن در این فرآیند، هم نقطه قوت و هم محدودیت این فناوری محسوب می‌شود. روغن، آب‌بندی، روانکاری و خنک‌کاری بی‌نظیری را فراهم می‌کند که منجر به عملکرد پایدار و خلاء مناسب می‌شود، اما همزمان پتانسیل آلودگی سیستم و نیاز به نگهداری دقیق (تعویض روغن و فیلتر) را نیز ایجاب می‌کند. درک این تعادل برای استفاده موثر از این پمپ‌ها کلیدی است.
