گیربکس حلزونی
گیربکس صنعتی (Gearbox) یا جعبه‌دنده، یکی از اجزای اصلی ماشین‌آلات صنعتی است که وظیفه انتقال نیرو از موتور به قطعات ماشین را بر عهده دارد. این انتقال نیرو از طریق تغییر نسبت دنده‌ها انجام می‌شود، که به تجهیزات اجازه می‌دهد در سرعت‌ها و قدرت‌های مختلف کار کنند. در میان انواع گیربکس صنعتی، گیربکس‌های حلزونی ساده‌ترین و ابتدایی‌ترین ساختار را دارند و ارزان‌ترین نوع گیربکس محسوب می‌شوند.
«صنعتی ۱۱۸» به عنوان یکی از شرکت‌های فعال در حوزه فروش گیربکس حلزونی، طیف گسترده‌ای از انواع گیربکس‌های حلزونی مکعبی و دایره‌ای از سرشناس‌ترین برندهای ایرانی و خارجی موجود در کشور از جمله SEW، ایلماز و گیربکس‌های چینی را عرضه می‌کند. تضمین اصالت کالا، خدمات پس از فروش و ارائه مناسب‌ترین قیمت‌ها ما را به عنوان یکی از برترین فروشندگان گیربکس در کشور متمایز می‌سازد.
برای دریافت مشاوره رایگان و استعلام قیمت گیربکس حلزونی کافیست هر روز از ساعت ۹ الی ۱۷ با شماره‌های 02133982063 و 02133958109 تماس بگیرید.
انواع گیربکس حلزونی چگونه دسته‌بندی می‌شوند؟
گیربکس‌های حلزونی را می‌توان از نظر شکل ظاهری و یا از نظر نوع شافت ورودی و خروجی تقسیم‌بندی کرد.
انواع گیربکس حلزونی از نظر ظاهری
گیربکس‌ها از نظر ساختار ظاهری می‌توانند به شکل مکعبی (کتابی) یا دایره‌ای (گرد) باشند. بیشتر برندهای دنیا در طراحی گیربکس از دو برند سرشناس ایتالیایی بونفیلیولی (Bonfiglioli) و موتوواریو (Motovario) الگوبرداری می‌کنند. بونفیلیولی تولید کننده گیربکس‌های گرد است و به همین دلیل این گیربکس‌ها گاهی گیربکس بونفیلیولی هم نامیده می‌شوند. گیربکس‌های موتوواریو هم به شکل کتابی یا مکعبی طراحی می‌شوند.
انواع گیربکس حلزونی از انظر نوع اتصالات ورودی و خروجی
گیربکس‌های حلزونی بسته به نوع استفاده در انواع شافت‌دار (میله‌توپر)، هالوشافت‌دار (میله توخالی) و اتصال فلنجی (صفحه توخالی) در ورودی و خروجی ارائه می‌شوند. ما در مقاله‌ای با جزئیات بیشتری در خصوص انواع اتصالات ورودی و خروجی گیربکس و کاربردهای هر یک بحث کرده‌ایم. با توجه به شکل ظاهری گیربکس‌ها و نوع شافت‌ها در ورودی و خروجی، انواع گیربکس‌ها می‌توانند از نوع VF، MVF، VF/FC، MVF/FC، NRV یا NMRV باشند.
گیربکس VF
| نام‌های دیگر: گیربکس حلزونی دستی، جعبه دنده دستی، گیربکس کوچک ساختار: طراحی دایره‌ای، دارای شافت در ورودی، خروجی هالوشافت انواع:
پرکاربرد‌ترین تیپ‌ها: گیربکس حلزونی سایز ۸۶ و سایز ۱۱۰ |
گیربکس MVF
| ساختار: طراحی دایره‌ای، دارای هالوشافت و فلنج اتصال در ورودی، خروجی هالوشافت مزیت: اتصال راحت‌تر به الکتروموتور کاربرد: تنور نانوایی، ماشین‌آلات کشاورزی، بالابر پرکاربرد‌ترین تیپ‌ها: گیربکس حلزونی سایز ۸۶ و سایز ۱۱۰ |
گیربکس VF/FC
| نام‌های دیگر: گیربکس VF سری FC ساختار: گیربکس VF با پایه فلنجی مزیت: نصب آسان‌تر و سریع‌تر، پایداری بیشتر، طول عمر بیشتر، دقت بالاتر، کاهش لرزش کاربرد: اتصال مستقیم به ماشین‌آلات با کمک فلنج در دیگ‌های آشپزی لبنیات و میکسرهای بتن |
گیربکس MVF/FC
| نام‌های دیگر: گیربکس MVF سری FC ساختار: گیربکس MVF با پایه فلنجی مزیت: نصب آسان‌تر و سریع‌تر، پایداری بیشتر، طول عمر بیشتر، دقت بالاتر، کاهش لرزش کاربرد: اتصال مستقیم به ماشین‌آلات با کمک فلنج |
گیربکس NRV
| نام‌های دیگر: گیربکس زاویه‌ای، گیربکس U یا VF/U ساختار: طراحی کتابی، ورودی سالید شافت، خروجی سالیدشافت مزیت: اشغال کمتر فضا، مصرف پایین انرژی کاربرد: در مواردی که به دور خروجی کم و گشتاور بالا نیاز است |

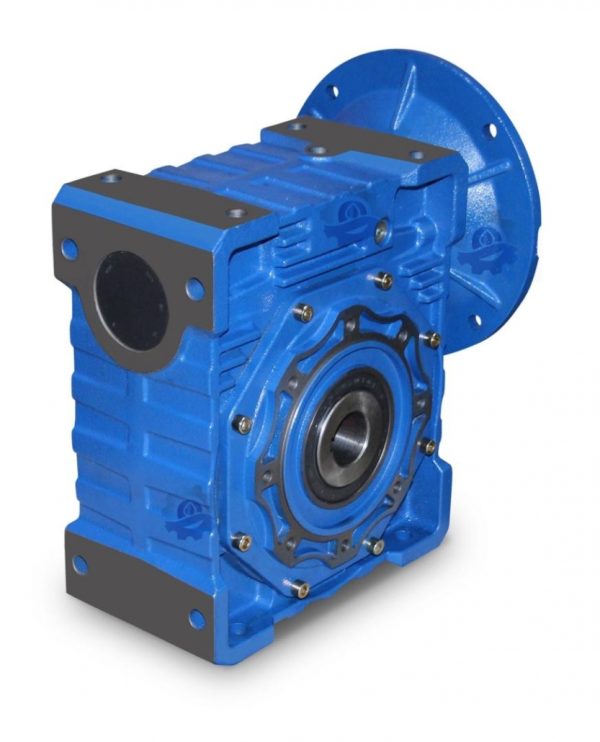

گیربکس NMRV
| ساختار: طراحی کتابی، هالوشافت و فلنج در ورودی، خروجی هالوشافت مزیت: ویبره پایین، صدای کم و مصرف انرژی کم، نصب آسان، ساختار کم‌جا، وزن سبک، بازده بالا، ظاهر شکیل نسبت‌های کاهشی: ۵ تا ۱۰۰۰ کاربرد: صنایع شیشه، سرامیک، غذا، حمل‌ونقل، چوب، دارو |
هر یک از انواع گیربکس حلزونی بر اساس مزایا، معایب و قابلیت‌ها برای کاربرد خاصی مناسب هستند. ساده‌ترین راه برای انتخاب مدل و برند مناسب گیربکس حلزونی بر اساس نیازهای صنایع شما دریافت مشاوره از کارشناسان و مهندسان باتجربه صنعتی ۱۱۸ است. برای دریافت مشاوره رایگان و استعلام قیمت گیربکس حلزونی کافیست هر روز از ساعت ۹ الی ۱۷ با شماره‌های 02133982063 و 02133958109 تماس بگیرید.
کدام برندهای گیربکس حلزونی در صنعتی ۱۱۸ عرضه می‌شوند؟
برندهای گیربکس حلزونی بسیار متنوع هستند. در کشور ما انواع گیربکس‌های ایرانی، چینی و اروپایی عرضه می‌شوند که هر یک مزایا و معایب خود را دارند.
- گیربکس حلزونی ایرانی عموما به دلیل قیمت مناسب در بازار محبوب است. با این حال، به دلیل عدم استفاده از آلیاژ و تکنولوژی ساخت مناسب، گیربکس‌های تولید ایران صدای بلندی دارند و فقط برای فضاهایی مناسب هستند که صدای بلند اهمیت چندانی نداشته باشد. در بین انواع گیربکس‌های حلزونی ایرانی، مدل‌های VF محبوبیت بیشتری دارند.
- پرفروش‌ترین گیربکس‌های NMRV در بازار گیربکس‌های چینی هستند. گیربکس حلزونی چینی از نظر ریخته‌گری و کیفیت ساخت اندکی بهتر از مدل‌های ایرانی است و به همین دلیل جزء گزینه‌های محبوب در بازار محسوب می‌شود.
- در بین گیربکس‌های اروپایی، برند SEW آلمان، بزرگترین سهم از بازار را به خود اختصاص می‌دهد. محصولات این برند اکثرا به صورت استوک عرضه می‌شوند و با این وجود، قیمت بالاتری نسبت به گیربکس‌های ایرانی دست دوم دارند.
- سایر گیربکس‌های اروپایی، به خصوص مدل‌های ایتالیایی مانند سیتی و بونفیلیولی هم به صورت محدود در بازار عرضه می‌شوند. با این حال، ممکن است مدلی که از نظر مشخصات فنی برای پروژه شما مناسب است وارد بازار ایران نشده باشد.
- اگر به هر علتی گیربکس حلزونی دست دوم برای شما قابل قبول نیست و به دنبال گیربکس نو با نزدیک‌ترین کیفیت به محصولات اروپایی هستید، برند ایلماز گزینه ایده‌آل شما خواهد بود. گیربکس‌های ایلماز کیفیت عالی در برابر قیمت دارند و در عین حال اکثرا به صورت نو عرضه می‌شوند.
در هنگام خرید گیربکس حلزونی چه مسائلی مهم است؟
- تیپ گیربکس
- نسبت تبدیل
- محدوده توان ورودی
- گشتاور
- مشخصات شافت ورودی و خروجی
- جنس پوسته، ماردون و چرخ دنده
- قابلیت اضافه کردن آپشن‌های جانبی
قیمت گیربکس حلزونی به چه عواملی بستگی دارد؟
- تیپ و سایز گیربکس
- مشخصات فنی
- مدل و سری ساخت محصول
- اعتبار برند و کشور سازنده
- جنس پوسته، ماردون و چرخ دنده‌ها
علاوه بر عوامل فوق، نوسانات ارزی و شرایط بازار هم تأثیر قابل توجهی روی قیمت انواع گیربکس حلزونی دارد. ساده‌ترین و سریع‌ترین راه برای اطلاع از قیمت روز گیربکس حلزونی تماس مستقیم با شماره‌های 02133982063 – 02133958109 و استعلام قیمت از کارشناسان «صنعتی ۱۱۸» است.
گیربکس حلزونی چه مزایایی دارد؟
- گیربکس‌های حلزونی ساده‌ترین مکانیزم را در میان انواع گیربکس‌ها دارند و از نوع گیربکس‌های دودنده محسوب می‌شوند. به همین دلیل نسبت به مابقی گیربکس‌ها در کاربری یکسان قیمت پایین‌تری دارد.
- به دلیل زاویه ۹۰ درجه بین ورودی و خرجی، این مدل‌ها گزینه مناسب در شرایطی هستند که محدودیت مکانی داریم. مزیت دیگر گیربکس حلزونی امکان نصب در ۸ حالت مختلف است.
- برای جلوگیری از گیر کردن یا قفل شدن دنده‌ها به دلیل افزایش دما و استفاده از جنس‌های نرم‌تر برای دنده‌ها، فضای کوچکی به نام لقی یا بک‌لش بین دنده‌ها در نظر گرفته می‌شود. این فضا باعث می‌شود دنده‌ها بتوانند کمی حرکت کنند و از گیر کردن جلوگیری شود.
- در گیربکس‌هایی که نسبت دنده‌ها بین ۳۰ تا ۸۰ است، امکان برگشت‌پذیری وجود ندارد. یعنی وقتی دنده‌ها در یک جهت حرکت می‌کنند، نمی‌توانند به راحتی در جهت مخالف حرکت کنند. این ویژگی در مواقعی مفید است که بخواهیم از برگشت ناخواسته نیرو جلوگیری کنیم.
- در تیپ‌های ۱۵ تا ۱۵۰ که به گیربکس‌های ریزحلزونی مشهور هستند احتیاجی به روغن‌کاری نداریم و روغن‌کاری به صورت مادام‌العمر است.
- در تیپ‌های ۱۵۰ به بالا هر صد ساعت یک بار نیاز به بررسی و در صورت لزوم روغن‌کاری وجود دارد.
گیربکس حلزونی چه محدودیت‌هایی دارد؟
- افت گشتاور در خروجی گیربکس حلزونی تا حدود ۳۰ درصد است که بیشترین میزان افت راندمان در میان کل انواع گیربکس‌هاست. البته در مورد برند آلمانی SEW به دلیل ساختار چهاردنده، افت راندمان تا ۱۵ درصد کاهش یافته است.
در چه صنایعی از گیربکس حلزونی استفاده می‌شود؟
گیربکس حلزونی برای کاربری‌هایی با نیاز به گشتاور متوسط به پایین مناسب هستند.
- کاشی‌سازی
- سیمان
- صنایع غذایی
- صنایع بسته‌بندی
- نوار نقاله‌ها
- آسانسورها
- بالابرها
- نانوایی
- کمپرسورها
گیربکس مرکب چیست؟
نسبت تبدیل گیربکس‌های حلزونی از ۵ تا ۱۰۰ است. برای دستیابی به نسبت تبدیل بالاتر از دو گیربکس پشت سر هم استفاده می‌شود که گیربکس مرکب نامیده می‌دهد. نسبت تبدیل گیربکس مرکب از حاصل ضرب نسبت تبدیل هر یک از گیربکس‌ها به دست می‌آید.
